本次項(xiàng)目研究了與光伏發(fā)展相關(guān)的挑戰(zhàn)，重點(diǎn)關(guān)注市場(chǎng)動(dòng)態(tài)和行業(yè)技術(shù)進(jìn)步的影響。為了更直觀地驗(yàn)證在工商業(yè)屋頂N型BIPV和P型BIPV的戶外表現(xiàn)，CGC鑒衡在安徽肥東進(jìn)行了實(shí)證研究。通過監(jiān)測(cè)P-PERC和N-TOPCon，這兩種不同工藝的BIPV組件的單瓦發(fā)電量、工作溫度的差異情況，其結(jié)果將有助于業(yè)主、EPC客戶篩選BIPV(光伏建筑一體化)產(chǎn)品。
重點(diǎn)結(jié)論
研究結(jié)果表明，得益于組件更低的衰減率和更優(yōu)的溫度系數(shù)，N-TOPCon BIPV組件相比P-PERC BIPV組件具有更高的單瓦增益，最高可達(dá)3.68%。
實(shí)驗(yàn)設(shè)計(jì)
本次項(xiàng)目位于安徽肥東(緯度31°34‘N，經(jīng)緯117°19’E)，現(xiàn)場(chǎng)將所有BIPV組件全部設(shè)置在新建的屋頂上，其中包含24塊晶科N-TOPCon BIPV組件(JKBS360N-48HL4-BDV)，和24塊P-PERC BIPV組件(JKBS355M-484-BDVP)，具體光伏組件樣品信息見表1。

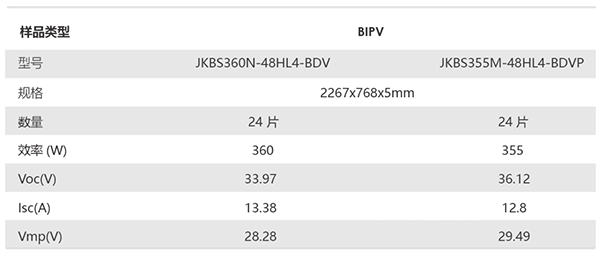

表1：組件樣品參數(shù)
晶科肥東實(shí)證基地采用SOFAR230KTL-HV 組串式逆變器，額定輸出功率為230kW，最大效率98.6%(具體逆變器信息見表2)，該逆變器配有12路MPPT。以及配有單相電流表采集直流數(shù)據(jù)，每1分鐘采集一次。

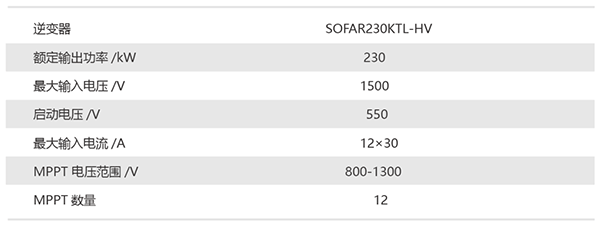

表2：逆變器參數(shù)
為了詳細(xì)地驗(yàn)證BIPV實(shí)證過程中組件及其周圍環(huán)境溫度的變化，在每個(gè)陣列設(shè)置4個(gè)溫度監(jiān)控點(diǎn)：2個(gè)在組件的下表面(電池片、非電池片)，1個(gè)在彩鋼瓦上表面，1個(gè)在組件與彩鋼瓦的中間空氣層。
所有安裝的組件都是新的，整體項(xiàng)目于2023年2月1日正式運(yùn)行開始監(jiān)測(cè)，詳細(xì)展示、比較了N-TOPCon和P-PERC BIPV組件的發(fā)電性能。
實(shí)驗(yàn)結(jié)果
自2023年2月開始，隨著時(shí)間的推移和輻照度的增加，導(dǎo)致環(huán)境溫度和光伏組件背表面溫度上升。N型TOPCon組件更低衰減和更優(yōu)的工作溫度，使其相比P-PERC組件的單瓦發(fā)電增益，從2月份的1.26%提升到6月份的3.68%，如圖1所示。

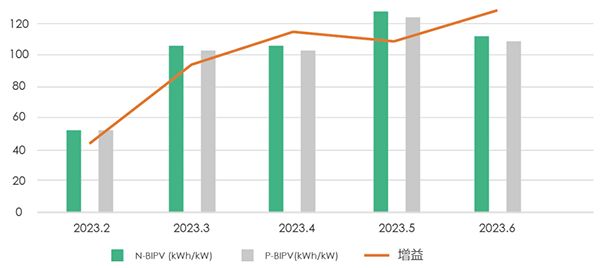

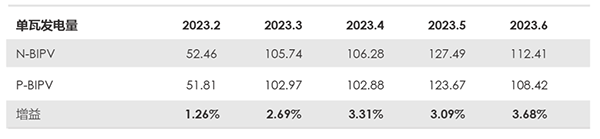

圖1：N型BIPV組件和P型BIPV組件發(fā)電性能對(duì)比
實(shí)驗(yàn)結(jié)論
根據(jù)本次研究結(jié)果，N-TOPCon組件的發(fā)電性能優(yōu)勢(shì)顯著優(yōu)于P-PERC，且N-TOPCon BIPV組件的單瓦發(fā)電增益比P-PERC BIPV組件最高達(dá)3.68%，并且其增益將隨著時(shí)間的推移和環(huán)境溫度的升高而增加。
說明：采集每日8:00-18:00時(shí)段的發(fā)電數(shù)據(jù)
（晶科能源）
