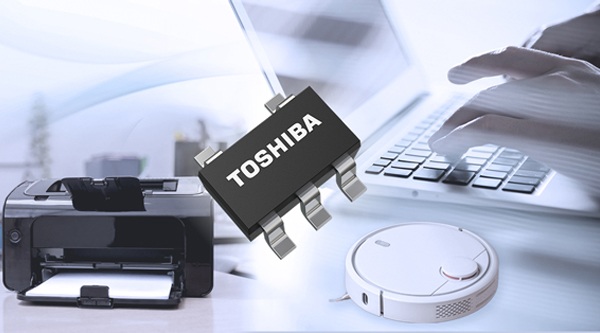

2023年5月23日，東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出新TCR1HF系列LDO穩壓器的前三款產品——“TCR1HF18B”、“TCR1HF33B”和“TCR1HF50B”，分別提供1.8V、3.3V和5.0V的輸出電壓。該系列穩壓器可提供高電壓、寬輸入電壓范圍及業界最低[1]的待機電流消耗。三款器件于今日開始支持批量出貨。
在使用具有LDO穩壓器的電源電路時，為了降低電子產品在待機模式下的功耗，需要將電源直接連接到LDO穩壓器上，并通過關閉內部電路來降低功耗。
新產品支持4V至36V的寬輸入電壓范圍，使其可連接至用于USB-PD的4V至20V電源[2]乃至24V電源。
此外，它們還具有堪稱業界最低[1]的1μA(典型值)的待機電流消耗，支持電子設備以非常低的功耗保持待機運行。與此同時，-60mV/+50mV(典型值)的快速負載瞬態響應，可確保產品從待機狀態轉換到工作狀態的電流突變期間能夠提供穩定的輸出電壓。
使用新產品的參考設計“電源多路復用器電路”現已發布。
未來，東芝將繼續擴展TCR1HF系列產品線，增加具有不同功能或輸出電壓值的產品，以滿足不同應用的需求。
圖1：負載瞬態特性
圖2：電源多路復用器電路模塊板及簡易方框圖
● 應用
- 消費類電子產品/個人設備(手機、筆記本電腦、家用電器等)
- 工業設備
● 特性
- 寬范圍輸入電壓：VIN=4V至36V
- 低電流消耗：IBON=1μA(典型值)
- 最大額定輸出電流：IOUT=150mA
- 快速負載瞬態響應：⊿VOUT=-60mV/+50mV(典型值)(IOUT=0mA?10mA)
- 通用SOT-25(SMV)封裝
● 主要規格
注：
[1]與相同額定值的LDO穩壓器的待機電流進行比較，截至2023年5月的東芝調查。
[2] USB-PD(USB Power Delivery)：一種快速充電標準，使用USB可提供最高100W的功率。
（東芝）
