一汽-大眾汽車有限公司成都分公司是中國著名的整車制造基地，每年有 70 多萬輛奧迪和大眾品牌的暢銷車型下線。這些汽車成功的奧秘之一就藏在它們的核心—EA211發動機里。近年來，為了提升生產效率、增加產量，成都基地將工業機器人大規模投入其生產線各個環節，在質量和生產效率方面樹立了世界級標準。
成都基地每天生產兩千多臺發動機，11臺史陶比爾TS80 SCARA機器人裝配在發動機連桿生產線上，四根連桿套件的加工時間縮短至 20 秒。
挑戰
質量、動態性能和生產效率的高需求

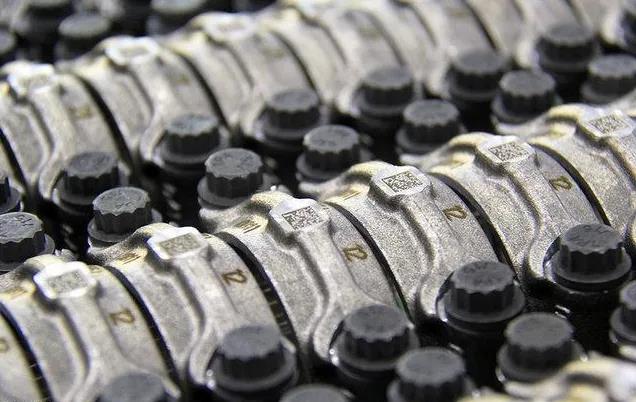

發動機由缸體、缸蓋、曲軸和連桿等部件組成。每樣部件的生產，除了在精密性上采用極高的標準，對節拍的要求也相當嚴苛，尤其是對連桿的加工上。
生產加工一個小小的連桿，需要經歷繁雜的工序。在一個工位，就可能要經受三到四次加工、檢測。因此，從料道到加工機床，再從機床回到傳送帶，反復的轉移過程中，需要大量快速精準的“拾取”和“放置”動作來連接。傳統操作依賴人工擔任這個“橋梁”的角色。
但是人工操作連桿上下料的工作有天然局限性，不僅難以穩定跟上機加工的節奏，工人的健康也在機械的高強度工作中受損。此外，三班倒的工作安排，也會增加大量成本。因此，成都基地開始尋求以工業機器人完成連桿上下料的解決方案。
解決方案
機器人完成生產過程的自動化

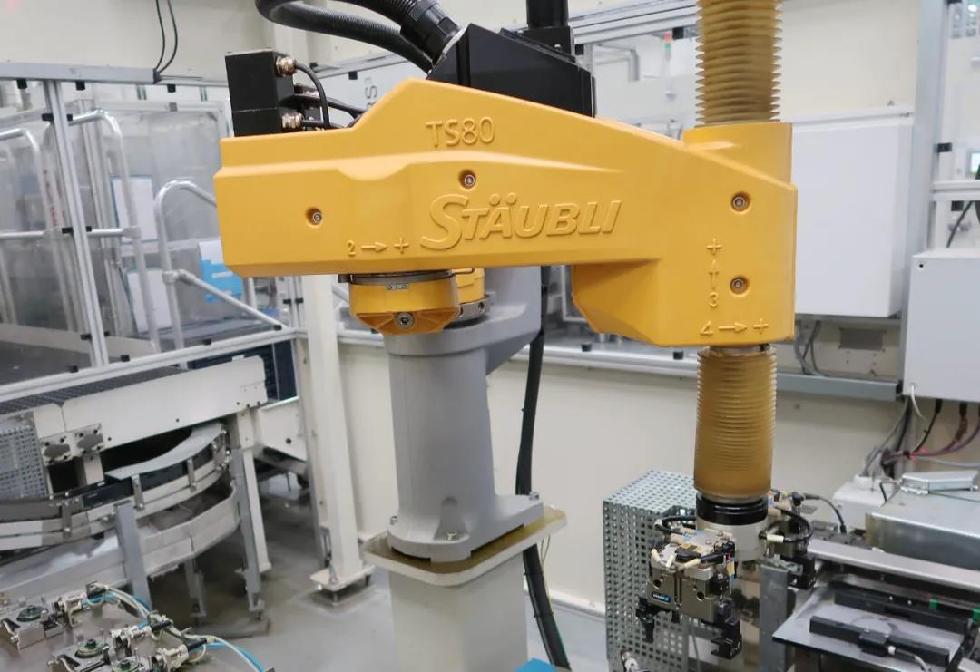

成都基地需要嚴格遵守質量標準，實現高效的自動化解決方案，按規定縮短生產周期，因此，必須選擇可靠性和穩定性高的機器人供應商。通過調查比對和仿真測試，最終采用史陶比爾TS80 SCARA機器人設計了一套高效的連桿上下料方案。
方案由兩條六工位生產線組成，單臺史陶比爾機器人每 10 秒可生產一根連桿，生產四根連桿套件僅需 20 秒。得益于TS80的高性能，甚至可以滿足該產線潛在的提速需求。

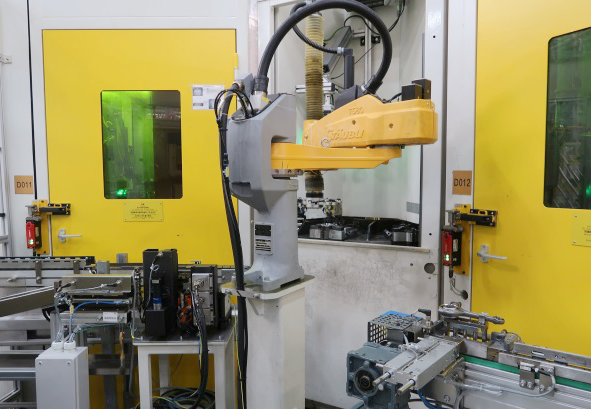

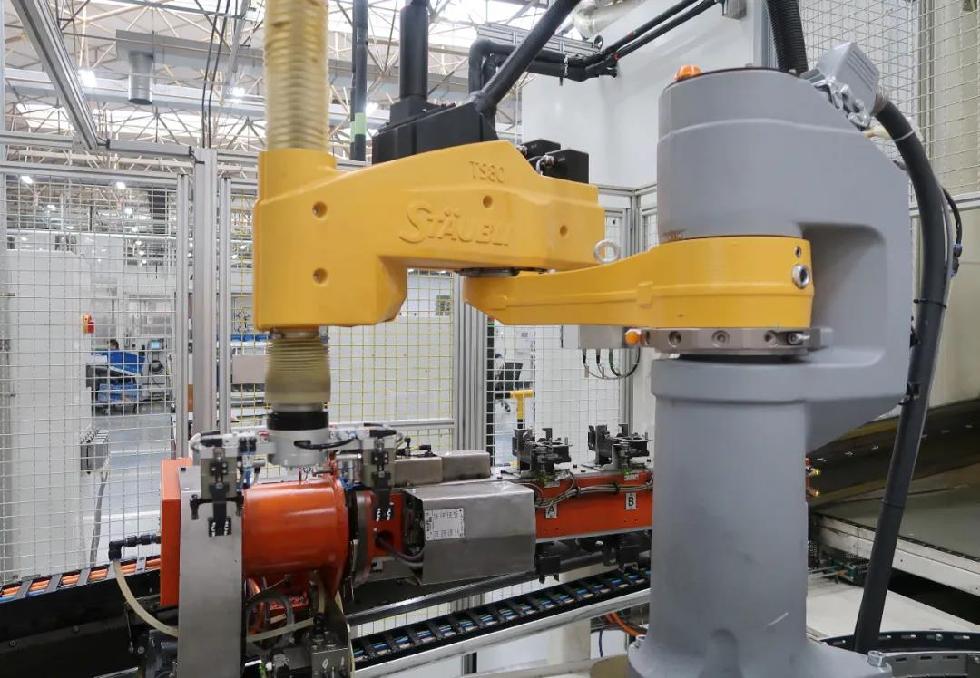

在兩條相同的生產線上，連桿經過第一步粗磨加工后，通過傳送帶運送到全自動工位，一臺史陶比爾TS80機器人抓取連桿并將其放至轉臺上。通過轉臺旋轉送至鉆孔機，鉆孔機預先鉆出將連桿上部和下部固定在一起的螺栓主孔，機器人將加工過的連桿轉移到傳送帶上，再由第二臺 TS80 從傳送帶上拾取連桿。連桿再被傳送到另一個工位進行精密鉆孔、螺紋切削和標記。
第三臺機器人的操作工位是組裝連桿。機器人配備雙夾爪能夠一次性搬運組裝前后的兩個連桿，同時進行綜合質量檢查。接著傳送帶前進到手動操作工位進行精加工研磨和鉆孔處理，由第四臺機器人拾起連桿放到轉臺上。

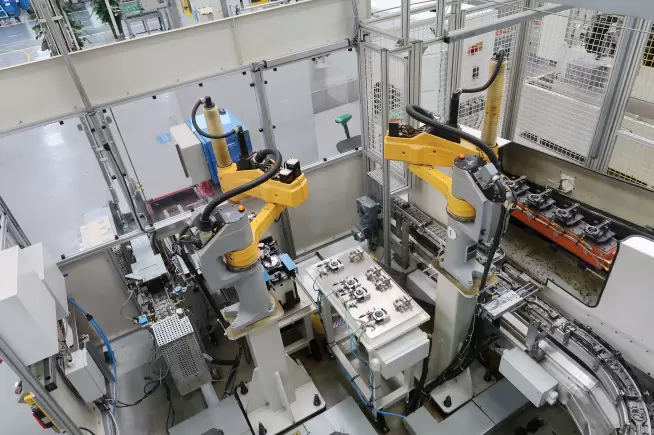

連桿在轉臺上由第五臺 TS80機器人先拾取，再移交至另一個綜合工位進行孔徑檢查。在裝配流程的最后階段，機器人取回已檢查過的連桿，并將其送回到傳送系統。兩條生產線在最后一臺 TS80 SCARA機器人的操作工位匯合，產線上的連桿都在這里清洗、干燥并打印二維碼。11臺史陶比爾機器人完成了連桿的整個搬運和生產過程。
客戶應用
連桿裝配線升級，速度和穩定性更高
選擇同一型號的史陶比爾機器人來執行連桿生產和搬運任務有充分理由。TS80 SCARA機器人具有高精度和高可靠性，即使在高達100ppm的極短生產周期下運行時也是如此。它還具備足夠的負載能力，并且只需少量重新編程即可適應不同的連桿規格。
設備商表示，TS80 的優點還包括低功耗和占地面積小，能節約運營成本。同時，史陶比爾能為用戶提供卓越的支持和服務，在項目的初始階段，就參與規劃裝配線，包括可行性分析和模擬生產運行。
目前，連桿的實際產量已超出客戶最初設立的目標。基于成都基地的良好經驗，客戶又訂購兩臺史陶比爾 TS80 SCARA機器人安裝在上海發動機工廠，用于連桿上下料自動化生產，延續這一成功經驗。
客戶收益
快速、靈活且節省空間
生產效率大幅提高
確保高質量標準化生產
有益于員工健康和安全
（轉載）
