本篇將要介紹的是如何點動機器人，在點動機器人之前必須滿足相關安全規定然后再進行點動。點動機器人必須要明確機器人的運動趨勢和運動速度，并滿足機器人的點動條件。

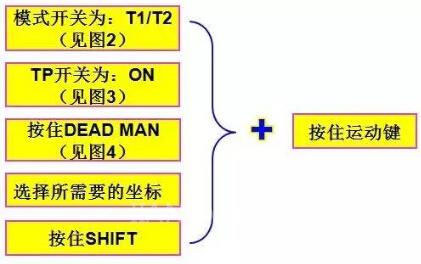

機器人的點動條件見圖1：
圖1：機器人的點動條件

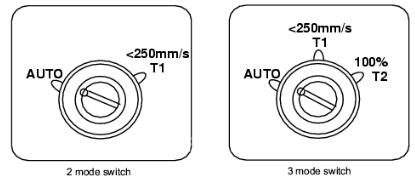

模式開關
圖2：模式開關
AUTO(自動模式) ：
在自動模式下，操作者面板有效，可通過操作面板的啟動按鈕或外圍設備的I/O信號來啟動機器人程序; 此時TP開關必須關閉，TP不能點動機器人和啟動程序; 安全欄信號有效;機器人能以最高運行速度運行。
T1模式(調試模式1) ：
在T1模式下，操作者面板無效;TP開關置ON;程序只能通過TP啟動;安全欄信號無效;機器人限速250mm/sec。
T2模式(調試模式2) ：
T2模式下，操作者面板無效;TP開關置ON;程序只能通過TP啟動;安全欄信號無效;機器人能以指定速度運行。
TP開關
示教器有效無效開關。示教器有效時可以進行點動進給、程序創建、測試執行。示教器無效時，點動進給、程序創建、測試執行無法進行。
圖3：示教器有效開關
Deadman開關三位置安全開關，適當按住安全開關使其成為有效;有效時，從安全開關松開手、或者用力將其按住時，機器人就會停止并出現報警SRVO—003。按住任意一邊deadman開關后按RESET鍵即可消除報警并使其成為有效。
圖4：Deadman開關
SHIFT鍵
任意一個SHIFT鍵與其他按鍵同時被按下時，可以進行機器人的點動進給、位置數據的示教、程序的啟動。
點動鍵
點動鍵與SHIFT鍵同時按下用于點動進給。
圖5：點動鍵
綜上所述，把模式開關置于T1或T2檔，將TP開關置為有效，根據運動趨勢和運動速度選取所需要的示教坐標系和速度倍率，然后按住任意一邊的Deadman開關，同時按下SHIFT鍵和點動鍵即可點動機器人。
（轉載）
