1.1 概述
現場設備技術(FDT)是一個接口規范，用于實現現場設備與自動化工廠的數據交換，F(xiàn)DT已經成為國際標準IEC 62453和美國標準ISA103。
在FDT中，有兩個術語非常重要，他們是：設備類型管理器，或者“設備驅動器”(DTM)和FDT框架應用(Frame Application)。兩個都是軟件組件，只有在一起執行時，他們的功能才能起作用。圖1表示了兩者之間的關系以及在后續內容中使用的圖型符號。

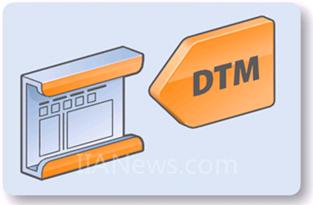

圖1：框架應用(左)和DTM(右)的符號
FDT提供了一個公共平臺，在標準的規范下，為所有可用的設備驅動器(DTM)實現數據交換。即允許跨不同網絡、對所有設備、通過DTM實現全功能的訪問。
有了這種能力，就可以使用一種標準化的用戶界面對每個設備進行配置、操作和診斷– 獨立于制造商、設備類型和通信協議。
一個自動化工廠(特別是具有與現場設備通信)需要不斷獲取一個系統或者一個應用在整個生命周期中的信息。FDT用豐富多彩和極具幫助的功能為用戶提供了：早期的設計與規劃、而后的安裝與調試、最后的運行與維護等全過程的支持。
設備集成的需求
設備集成在現代的自動化工業系統中非常重要。今天的智能現場設備特性 – 與過程數據一起 – 為自動化系統提供了越來越多的信息和功能。
因此，用戶需要一個標準化的環境，對所有的現場設備進行集中的管理、調試、配置和維護。實現這些功能的同時，還必須與設備的制造商無關、與通信協議無關，在現場設備和高層系統(諸如控制系統、資產管理、制造執行、企業資源計劃等)之間實現一種無縫的數據交換。設備集成的標準應允許用戶自由選擇所有的安裝組件，獨立于制造商，并且以最適用、最高性價比的產品用于他們的應用。
此外，作為一種開放技術，F(xiàn)DT應能夠保護企業擁有者在現場設備上的投資，確?，F(xiàn)有設備能夠長期使用，設備制造商也因此能創建一種一致的設備驅動器運行在不同的系統環境中。
FDT的實施
FDT能夠同時滿足廣大用戶和制造商兩部分人群的期望，因?yàn)镕DT規范是以接口為基礎的標準，已經成為IEC 62453和ISA 103的標準。
通過設備類型管理器的廣泛應用，每個設備僅需要一個驅動器組件。作為結果，設備制造商的開發成本比過去降低了，制造商的知識產權也有效地得到了保護，因?yàn)镈TM程序內容以二進制格式存放的，這就防止了其他廠家的逆向工程。
FDT概念可以用辦公室設備之間的通信(圖2)來類比，用簡單的語言來描述。這里有一個很好的例子，一臺打印機具有一個兼容的設備驅動程序和一個集成的圖形用戶界面，界面總是以相同的風格和相同的功能(打印機圖標和屬性)出現，可以被不同的辦公室應用(如：Word、Excel和PowerPoint等)所使用。
FDT有了設備驅動器(DTM)就能夠連接現場設備，允許用戶通過圖形界面訪問這個設備。
圖2：打印機驅動程序和DTM的比較
遵從FDT標準中的通用互操作性規范，可以確保每個DTM，不論來自哪個制造商，都能夠運行在任何一個FDT框架應用中(圖3)。

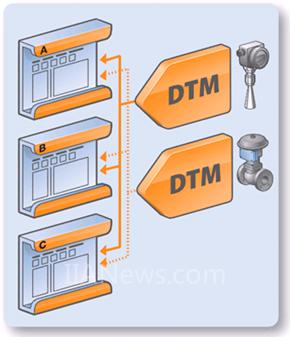

圖3：DTM和FDT框架應用之間的互操作性
FDT技術不需要特殊的現場設備適配器(比如，固件或者硬件)，因此能夠普遍使用于每個帶有通信接口的設備。設備支持的通信協議和設備本身的固有屬性完全映射到PC中的FDT軟件。作為結果，不僅可以在新建的工廠應用FDT技術，而且可以對現有的現場總線系統實施FDT技術。對現有的系統進行改造時，不需要更改或者替換已經安裝的設備，現有的總線系統網絡、通信設施和現場設備可以不變地繼續使用，只須把DTM安裝到FDT框架應用內即可。
1.2 FDT 組織
FDT規范的管理、維護和進一步開發都由FDT 組織負責。其中包括了編寫指南，例如 DTM風格指南和FDT生命周期的策略等。FDT組織是一個國際非盈利性組織，聯合了全球過程和制造自動化的領先企業。FDT組織的主要目標是在全球建立FDT標準，作為一種開放、制造商中性的接口描述 ，用于工程、自動化和工廠資產管理系統中的現場設備集成。在這個觀點看，最終用戶、制造商、大專院校和研究機構可以走到一起，為共同的目的維護和擴展這項技術。為這個目的提供開發工具、技術支持、資格培訓、互操作測試的運行和文檔。FDT組織通過一種詳細的互操作認證測試確保產品的質量。
組織結構
FDT組織由董事會、執行委員會和多個部門委員會組成。FDT組織的成員選舉董事會董事，然后由董事會指定執行委員會。
FDT組織其他委員會執行的工作是：
● 市場;
● 技術;
● 用戶論壇;
● 協作和標準。
工作組和項目組是委員會的一部分。圖4給出了一個工作組“架構與規范”的概覽，項目組處理FDT技術的更新和擴展。需要時，由執委會批準成立新主題工作組，工作于諸如協議擴展(我們熟知的“附錄”)。項目組從屬于工作組，直到定義的項目完成。

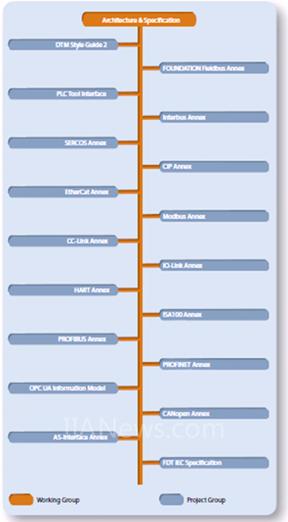

圖4：架構與規范工作組下的項目組
1.3 發展歷史

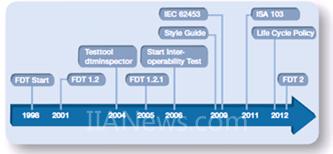

圖5：FDT的發展階段
圖5展示了FDT從誕生到2012年年初的幾個發展階段，這個時間推出了FDT2。FDT2國際電工委員會(IEC)和美國國家標準(ISA)的標準更新工作也會相應進行。
與此同時，還要進行支持FDT不同通信協議的標準工作。在2012年初，已經在附錄中描述了下面的協議標準：PROFIBUS DP、PROFIBUS PA、HART、FOUNDATION Fieldbus H1/HSE、 Interbus、PROFINET、Modbus TCP/RTU/ASCII、Ethernet/IP、EtherCAT、DeviceNet、ControlNet、IO-Link、ASInterface、CANopen、SERCOS III、CC-Link和ISA100;隨后還要加入更多的協議。
FDT2規范支持的協議和最新軟件技術的使用：
● FDT2使用微軟 .NET的功能域、視窗表現基礎(WPF)和視窗方式(WinForms)，而FDT 1.x規范是基于微軟的組件對象模型(COM)和ActiveX技術。
● DTM 與FDT框架應用的互操作、性能、運行由公共組件進行了特別優化。
● 因?yàn)镕DT2的向前兼容，所以在FDT 1.2.x 規范下運行的DTM仍可在FDT2中使用。 因此，在工廠的整個生命周期內，用戶的投資得到了保護。
圖6：FDT支持的通信協議
