1概述
在西門子的SIMOTION中，有一系列的命令可以用來控制Motion Tasks的啟動、停止、繼續運行，也可以查詢某一個任務的運行狀態。
Motion Task的任務狀態模型如圖1所示，展示了執行系統中的任務(例如MotionTask)所處的各個運行狀態之間的轉換關系，以及該關系可以通過哪條指令進行跳轉。
圖1.任務狀態模型
TS_INVALID：任務不存在于執行系統中，在執行系統的參數設置中未使用。
TS_STOP_PENDIING：任務已經收到一個停止信號，但仍然處于RUNNING 和STOPPED狀態之間。任務仍然可以執行動作直到被停止。
TS_STOPPED：任務因調用功能 _resetTask()或SIMOTION SCOUT執行了停止而停止。
TS_RUNNING：任務因下列功能而運行：
? 調用功能 _startTask() (MotionTasks)
? 相關事件已發生 (UserInterruptTask 等)
TS_WAITING：任務因下列功能之一而處于等待狀態：
? _waitTime()
? WAITFORCONDITION...
TS_SUSPENDED：任務通過功能 _suspendTask()被暫停
TS_WAIT_NEXT_CYCLE：TimerInterruptTask 正在等待其觸發信號
TS_WAIT_NEXT_INTERRUPT：SystemInterruptTask 正在等待觸發報警或者UserInterruptTask 正在等待觸發事件
TS_LOCKED：任務通過功能 _disableScheduler()被鎖定。
2 Motion Task控制命令說明

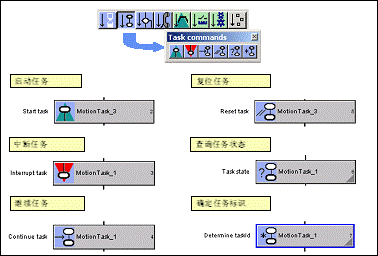

可以使用MCC或ST編程語言編輯Motion Tasks的調用及處理程序。MCC編程語言中的任務處理命令如圖2所示：
圖2. MCC中的任務處理命令
而ST編程語言中的任務處理命令有_startTaskId，_resetTaskId，_restartTaskId，_suspendTaskId，_resumeTaskId，_getStateOfTaskId。
MCC命令說明：
(1) Start task(對應于ST語言的_restartTaskId)
該命令用于將一個處于TASK_STATE_STOPPED狀態的Motion Task運行，對于處在TASK_STATE_WAITING，TASK_STATE_SUSPENED狀態的Motion Task，該指令無效果。
_restartTaskId命令從頭啟動一個MotionTask，也就是從最開始執行一個已停止的任務。如果任務已經激活，則停止該任務并從開始處重新處理，也就是說該命令只能在 BackgroundTask中調用一次，否則被選擇的任務在每次BackgroundTask循環中都會重新啟動。該命令允許用于MotionTask。
(2)Interrupt task(對應于ST語言的_suspendTaskId)
該命令將一個任務中斷在當前位置，任務狀態變?yōu)門ASK_STATE_SUSPENDED。該命令不停止先前已經從該任務啟動的那些軸運動。停止所有當前激活的 UserInterruptTask，只有當啟動條件再次滿足時才啟動它。該命令允許用于MotionTask、BackgroundTask、UserInterruptTask、SystemInterruptTask 和TimerInterruptTask。對于循環任務 (BackgroundTask、TimerInterruptTask)同時停止任務的時間監視。使用 _resumeTask Id()可繼續任務執行及其時間監視。
(3)Continue task(對應于ST語言的_resumeTaskId)
該命令將從先前的斷點位置繼續處理中斷的任務。中斷的運動不會自動繼續，必須通過編程繼續才能執行中斷的運動。該命令只能在 BackgroundTask 中調用一次，否則被選擇的任務在每次BackgroundTask循環中都會從中斷位置繼續執行。該命令允許用于MotionTask、BackgroundTask、UserInterruptTask、 SystemInterruptTask 和TimerInterruptTask。
(4)Reset task(對應于ST語言的_resetTaskId)
該命令可以將一個MotionTask復位為TASK_STATE_STOPPED狀態，若此時想要將MotionTask恢復運行狀態，需要使用RestartTaskId命令。
(5)Task state(對應于ST語言的_getStateOfTaskId)
該命令可以用來查詢相關任務的運行狀態。
(6)Determine taskId(對應于ST語言的_getTaskId )
該命令根據任務名稱生成一個項目范圍內唯一的TaskId ，該任務標識必須分配給一個數據類型為StructTaskId 的變量。
3 Motion Task控制命令調用

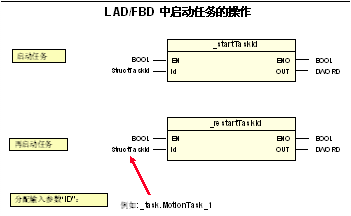

LAD編程方式如圖3所示：
圖編程
在任務控制命令中，通過id指定唯一被調用的任務，可通過以下方法可以獲得Mo tionTask的TaskId：
(1) _task.
為被調用任務的的任務名稱，例如Task_1。
(2) 通過_getStateOfTaskId指令，可以獲得相關任務的的運行狀態，該指令的的返回值為DWORD型數據，其含義如圖4所示：
圖4 任務執行狀態查詢
指令的運行狀態可以是兩個或多個代碼值的相加之和，例如16#0014表示的狀態就是，該任務正在運行，但是由于_waitTime或者waitforcondition指令處在等待的狀態。
當然也可以使用ST或MCC編程方式來實現Motion Task的控制，在此不再贅述。
4示例
下面以SIMOTION D445-2為例，舉一個簡單的例子通過程序對MotionTask的狀態模型進行控制。
首先，在MCCUnit_1中插入源程序MCC_1()，在其中編寫循環計數程序，計數變量為counter，將MCC_1()插入到執行系統的MotionTask_1中。
圖5 MCC_1()編程示例
然后，在LFunit_1中，插入源程序LADFBD_1()，在其中編寫MotionTask_1的控制程序，將LADFBD_1()放入執行系統的BackgroundTask中循環執行。
圖6 Motion Task控制程序示例

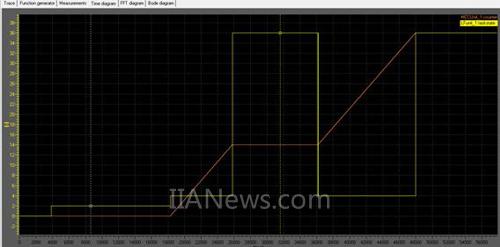

運行SIMOTION，使用Trace功能可以捕捉到Counter和Taskstate兩個變量的狀態，如圖7所示：
圖7. 變量Trace圖
圖中，黃色線為Taskstate的數值，其數值變化為16#0002->16#0004->16#0024->16#4,表示MotionTask_1的運行狀態依次TASK_STATE_STOPPED->TASK_STATE_RUNNING-> TASK_ST ATE_RUNNING+TASK_STATE_SUSPENDED->TASK_STATE_RUNNING。橘紅色為MotionTask_1中計數程序的計數值。
