遠程控制箱的配置是比較復雜的，若是用戶提出一些需求，就需要重新設計，增加設計人員的工作量。使用西門子的LOGO! 之后，是會簡化掉設計人員的工作量，也會相應減少生產過程中的一些問題。
用戶在使用高壓變頻器的過程中，通產都需要使用現場控制箱，一般稱為遠程控制箱的控制方式，遠程控制箱原來均采用繼電器、按鈕、指示燈、顯示儀表和手操器的方式配置，該方式配置的遠程控制箱在實際應用中，只要用戶提出一些新的需求，均需要重新設計，設計人員工作量大，同時在生產上也非常麻煩，采用SIEMENS LOGO!產品后，不僅簡化的設計人員的工作，也減少了生產過程中的問題。
一、應用簡介
1. 應用簡述：高壓變頻器產品廣泛的應用在多種工業現場，冶金行業、建材行業、采礦業、發電行業、化工行業等，在高壓變頻器現場應用中，約有30%的客戶配置了遠程控制箱，針對不同現場工藝的遠程控制箱在現場的控制過程中有不同的需求，通過簡單的修改程序，即能滿足用戶的最終需求。本文結合冶金行業的除塵風機的控制，來說明遠程控制箱的應用。
2. 公司介紹：合康變頻是專業從事研發、生產、銷售各種高、中、低壓變頻器的上市公司，位于北京中關村高科技園區。公司成立于2003年，2008年引入聯想控股在內的四家戰略投資者，2010年1月在深交所上市。截止2012年12月31日，注冊資本3.38億元，凈資產超過15億元。合康變頻下設3家全資子公司，2家控股子公司，一個重點實驗室和一個技術中心，現有員工1124人，其中研發及技術人員約占31%，大專以上學歷達到54%。合康變頻連續6年榮獲用戶滿意十大國內品牌;2006年已成為高壓變頻器國家標準起草單位之一;2011年榮登福布斯中國“潛力企業”百強榜。公司憑借雄厚的技術實力、領先的生產工藝，樹立了國內領先的變頻節能和控制專家的形象，成為行業的領軍企業。其中，高壓變頻系列分為通用高壓變頻器和高性能高壓變頻器兩大系列，廣泛應用于電力、礦業、冶金、水泥、石化、市政等領域，可實現對各類高壓電動機驅動的風機、水泵、空氣壓縮機、提升機、皮帶機等負載的軟啟動、智能控制和調速節能，從而有效提高工業企業的能源利用效率、工藝控制及自動化水平;2011年公司拓展中、低壓變頻器和防爆變頻器系列，由于其調速精度高、占地小、工藝先進、功能豐富、操作簡便、通用性強、易形成閉環控制等特點，優于以往的任何調速方式。在礦業、起重機械、紡織化纖、油氣鉆采、冶金、電力、石油化工、電梯、建材等行業得到廣泛應用。
二、應用說明
1. 應用功能描述(請配合圖片說明)
除塵風機工藝要求：在整個煉鋼過程中，煙氣是變化的，在煙氣濃度低量小時，可以采用低速，在煙氣濃度高量大時，可以采用高速，在介于兩者之間時，可以采用中速運行，既可以滿足除塵要求。
吹煉工藝周期
O到A為兌鐵加廢鋼時間,約1分鐘。
A到B為風機升速時間，暫定2分鐘，可以調節。
B到C為吹氧冶煉時間，約14分鐘。
C到D為倒?fàn)t測溫取樣時間，約2分鐘。
D到E為出鋼時間，約2分鐘。
E到G為濺渣和減速時間，約5分鐘。
整個吹煉工藝周期約26分鐘，其中高速時間(B到C)12分鐘，高速定為50Hz,可以設置;中速時間(D到E)2分鐘，中速定位30Hz，可以設置;其余為加減速時間和低速運行時間，低速定為10Hz,可以設置。
圖1 煉鋼除塵周期
2. 系統需要分析：現場自動化水平比較落后，目前采用人工操作的方式完成整個風機運行的循環，下一步技術整改時，計劃采用氧槍信號、轉爐的煙氣信號和轉爐位置信號進行閉環控制。即用戶希望前期配置的裝配在現場的遠程控制箱在高爐技改后，只需要把現場的信號接入控制箱，修改程序就能滿足現場運行的需求，而不需要再增加新的裝置。
控制系統由遠程控制箱和變頻器組成，變頻器可以接受遠程啟動、遠程停車、遠程復位信號，控制箱就有高速、中速、低速、啟動、停車五個按鈕，并且接受來自變頻器的運行、故障和就緒三個信號，變頻器接收4-20mA控制運行轉速。
后期改造，需要三個開關量信號，但是改造后，將不需要高速、低速和中速三個開關量信號。

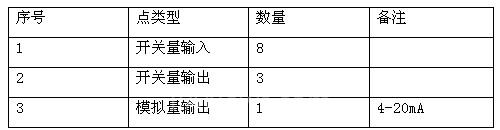

整個小控制系統需要點數如下表：
系統采用24VDC系統，安全可靠，選擇SIEMENS LOGO!12/24RC一個，模擬量輸出模塊AM2 AQ一個就滿足現場需求了。
三、應用的設計與實現
1. 電氣控制原理圖說明
2. I/O分配表
3. LOGO! 控制程序說明
4. 應用設備圖片展示
圖x 電控柜內部結構圖
四、應用體會
1. 產品使用簡單，方便，對于現場要求邏輯簡單，后期需要修改的現場尤其適合。
2. 現場有類似的遠控箱在運行，采用西門子的S7-200系列的plc,系統資源比較多，成本比較高，采用LOGO!可以降低成本。
參考文獻
[1] 參考文獻《LOGO!控制器實訓教程》
[2] 參考文獻《HIVERT高壓變頻器用戶手冊》
作者簡介
曹永剛(出生1975年)，性別男，籍貫遼寧，學歷本科，公司北京合康億盛變頻科技股份有限公司，聯系方式電話13501005863，E-mail：cygld@(請務必包括E-Mail與聯系電話)
