摘要
中央空調智能短信報警平臺通過DDE通道抓取INTOUCH監控系統內的溫、濕度數據，根據系統報警參數判斷精密測量實驗室溫、濕度是否正常；異常時，根據GSM設置參數和是否為工作時間判斷是否發送短信，同時通過MODBUS協議通知PLC控制報警燈和蜂鳴器起動。
實驗室的環境條件和環境設備的技術條件對檢測結果的質量有著十分重要的影響。《實驗室資質認定評審規則》在設施和環境一則中規定“實驗室的檢測和校準設施以及環境條件應滿足相關法律法規、技術規范或標準的要求。設施和環境條件對檢測結果質量有影響時，實驗室應檢測、控制和記錄環境條件”。因此對實驗室的環境進行檢測、控制和報警是十分有必要的。
本文敘述的中央空調智能短信報警平臺是用于精密測量實驗室的溫、濕度報警。平臺通過DDE通道抓取INTOUCH監控系統的溫、濕度數據，在報警參數設置頁面上可設置對應的溫濕度上下限，然后系統根據所設置的報警參數信息判斷溫濕度是否正常。異常時，系統自動切換到當前報警顯示畫面上顯示異常信息，同時根據GSM參數設置和是否為上班時間判斷是否發送短信息，并通過MODBUS協議和PLC之間建立連接；PLC通過解析系統平臺發送的數據，判斷是否為實驗室溫、濕度超限或系統平臺運行故障；對不同的報警狀態，PLC控制警燈啟動，同時蜂鳴器以不同頻率發出警報聲；若上位機故障時，PLC會自動切斷短信發送模塊電源，防止信息連續重發，故障解除時，自動回復短信模塊供電；在系統監控過程中，系統故障報警優先級高于溫、濕度異常報警。
此外，系統報警平臺設有用戶手機號碼編輯界面，用戶可通過此界面設置自己的號碼?。稍O(shè)置五組），支持號碼薄的新增、修改和刪除功能；在此界面上可進行短信發送權限設置、異常未處理時間設置、報警重發設置和異常信息保存路徑設置。
1 中央空調智能短信報警平臺整合架構流程
如圖1所示：

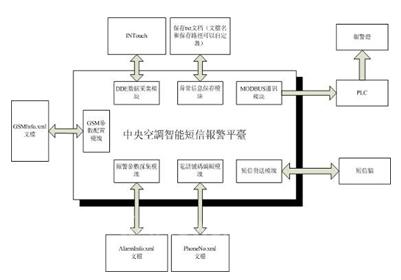

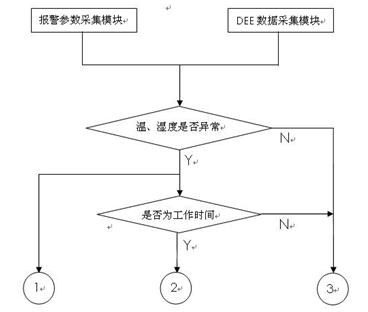

圖1 系統架構流程圖
2 中央空調智能短信報警短信平臺關系流程
如圖2所示：
圖2 系統流程圖
3 系統組成框圖

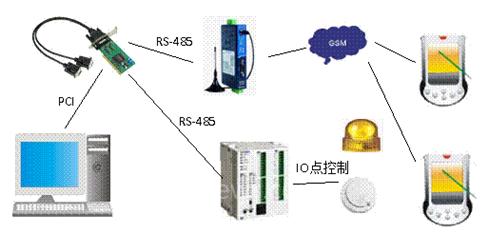

圖3 系統組成框圖
4 系統產品清單

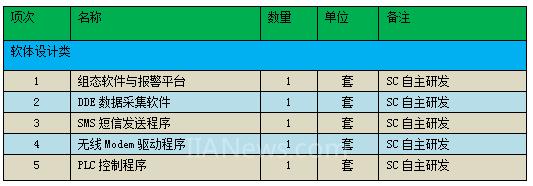

表1 系統軟體設計類清單

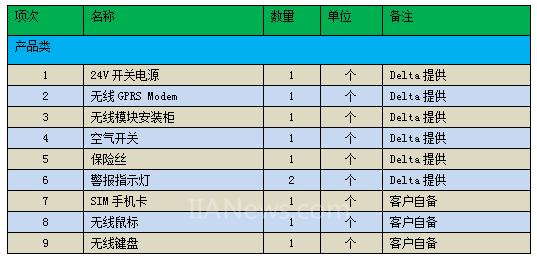

表2 系統產品類清單
[DividePage:NextPage]

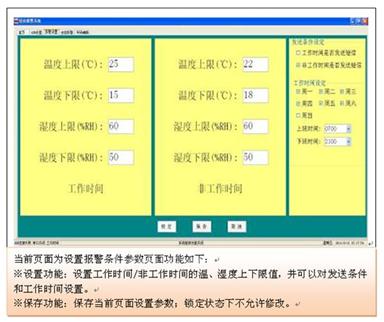

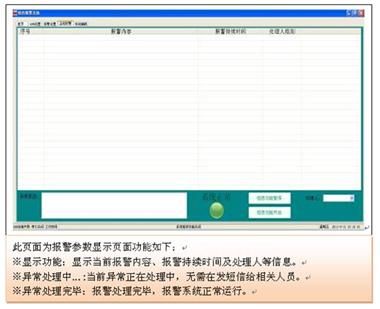

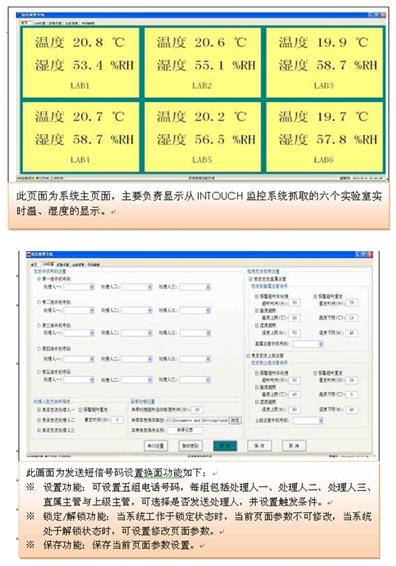

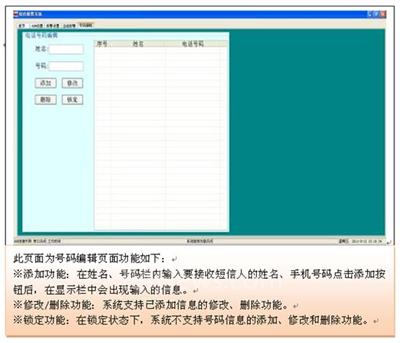

5 系統畫面簡介
6 結束語
此系統完全由Delta吳江三廠SC人員自主研發，主要采用了DDE通道從INTOUCH監控軟件抓取來的當前實驗室的溫、濕度數據，根據系統設置的GSM參數和報警條件參數判斷是否需要發送短信息給相關工作人員，并同時與臺達PLC建立通信，PLC實時顯示報警信息。
此系統具有可靠性高、實時性好、故障率低、無需維護等優點，終端用戶在使用過程中，給予充分肯定。
（轉載）
