引言
本文介紹了移動營業廳網絡化視頻監控系統的網絡架構，系統功能和特點，以及LEC-7105作為系統視頻采集和接入服務器的作用，詳細介紹了LEC-7105的規格。
1. 背景概述
在信息化高度發達的今天，電信網絡和計算機網絡的發展，極大地改變著世界人民的生活方式，而隨著人們對于生活水平要求的不斷提高，人們對計算機網絡和電信網絡的服務能力又提出了更高的要求。在此背景下，對于電信和移動營業廳的集中監控越來越被重視，各大通信公司都提出了自己的營業廳全數字網絡化音視頻監控系統，并建設了層次化的多級監控中心解決方案。該方案非常方便地達到視頻監控項目對系統規模和功能的要求，同時還具備極強的靈活性、可靠性、使用維護的簡易性，不僅加強了營業廳服務及安全管理，而且真正做好了營業廳服務監督、環境和客戶行為分析、活動效果查看、安全防范等多方面的工作。
2. 系統描述
2.1系統構架圖
系統由安裝在前端營業廳的DVR/DVS、各功能攝像機、傳感器、音頻采集/廣播、聲光報警等設備，以及監控中心的監視終端、各功能服務器、大屏幕顯示屏等設備組成。

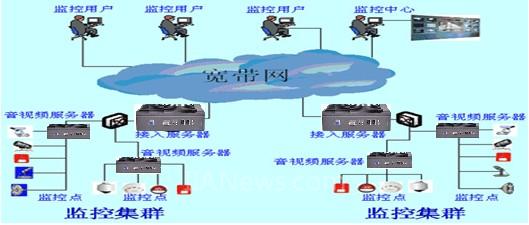

如下圖1，為網絡化視頻監控系統架構圖。
圖1 網絡化視頻監控系統架構圖
系統基本監控模式是多點對多點的監控模式，即任何一個監控點可以同時監控多個被監控點，同時任何一個被監控點可以同時被多個監控點監控。此外，監控支持雙向音頻，即監控點和被監控點互相通話，還支持由監控點提供網絡遠程控制被監控點的云臺，此外還能夠支持其他一系列監控功能。
圖2 大屏幕視頻監控畫面
立華提供LEC-7105作為系統視頻采集監控設備和接入服務器。
視頻采集監控設備采用LEC-7105，完成前端監控現場的音視頻數據和其他監控數據（如報警）收集和監控設備的操縱，如云臺、鏡頭和各種開關量的控制。
接入服務器采用LEC-7105，完成對其管理范圍內的全部前端監控點的音視頻和其他監控數據的集中收集和統一處理，并負責向前端監控點分發監控終端的監控命令。另一方面，監控數據服務器將對監控工作站的監控請求作出仲裁，并向他們分發前端監控點的音視頻及其他監控數據。此外，監控數據服務器還完成一系列的監控業務，如歷史數據管理、歸檔，前端監控點設備維護等。
[DividePage:NextPage]
2.2系統特點
系統主要特點有：
? 自動化程度高：智能視頻監控系統通過前端設備對所監控的畫面進行自動分析，只得獲取所關心的信息。采用這種技術可以極大地減輕了工作人員的工作壓力，提高了工作效率，甚至完成人員所無法完成的一些工作。
? 對環境條件要求低：系統本身的可靠性高，可以適應惡劣環境，在復雜現場長時間運行。智能視頻監控系統通過前端設備采用可靠、穩定的硬件設備，使系統可以24小時不停地在惡劣環境正常工作。
? 精確度高：智能視頻監控系統的前端設備集成了強大的圖像處理能力，并運行高級智能算法，使用戶可以更加精確地定義所關心的關鍵信息，可以區分出不同級別的目標，以便于對不同的目標采取不同的處理手段。
3. LEC-7105產品介紹
LEC-7105是立華科技推出的一款高性能、低功耗、無風扇的嵌入式工控機，此產品采用INTEL Atom D525雙核1.8GHz CPU，南橋采用ICH8M，2路千兆網口，2路串口，VGA和DVI-D雙路高清視頻輸出，集成4路DI和4路DO，以及eSATA接口。LEC-7105預留Mini-PCIe和Sim卡插槽，方便客戶擴展Wifi和3G等無線傳輸?shù)膽谩?/FONT>

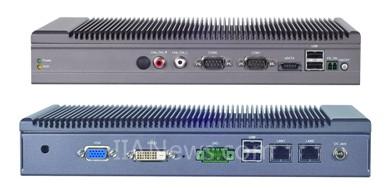

圖3 LEC-7105前后面板示意圖
LEC-7105在機構設計上有如下巧妙設計：
? 機身短小輕?。罕却蠖鄶?shù)其他的PC更小，尺寸268（W）*44 (H)* 174 (D)，更容易安裝到有空間限制的環境中；
? 快速安裝和更換：擰開底蓋，可以打開設備，內部CF卡、硬盤、內存和MINI-PCIE設備快速安裝或更換；
? 無線通訊（3G/Wifi）：集成一個通用Mini-PCIe插槽和SIM卡閱讀器，用戶只需插上Mini-PCIe接口的Wifi模塊或者是3G模塊，就可以啟用這些無線傳輸服務；
LEC-7105集成雙核1.8GHz CPU，具有很高的計算性能，同時采用無風扇全鋁機構散熱設計，使得系統運行非常穩定。
4. 結論
網絡化視頻監控系統不僅加強了營業廳服務及安全管理，而且真正做好了營業廳服務監督、環境和客戶行為分析、活動效果查看、安全防范等多方面的工作。LEC-7105作為系統視頻采集和接入服務器，運行非常穩定。
