摘要: 使用西門子MM430系列變頻器控制一臺變量泵兩臺工頻泵實現恒壓供水控制。兩臺工頻泵的運行/停止由變頻器輸出端子實現控制。
關鍵詞：變量泵 工頻泵 無擾動切換 循環運行。
一:控制對象:
三臺45KW清水泵電機。
二:設備參數:
變量泵使用變頻器MM430-45KW 控制運行，另兩臺工頻泵采用西門子3RW30軟啟動器 控制啟/停。
三:控制原理:
西門子變頻器控制1#變量泵與管道壓力變送器構成閉環控制系統，當變頻器運行到全速而反饋壓力仍達不到設定值時，變頻器首先降速到頻率設定值，同時內部1#繼電器動作觸發2#泵軟啟動器開始運行工頻泵，投入2#工頻泵運行。這時變頻提速，尋找恒壓點完成第一級無擾動切換。又當變頻器運行到全速時反饋壓力仍達不到設定值時，先降速后內部2#繼電器動作觸發3#軟啟動投入3#工頻泵。當變頻器運行到低速而監測達到壓力設定時，在切除工頻泵之前，變頻首先提速后，再將先投入的工頻泵切除。工頻泵的投切分級循環方式可定義。
四:系統構成：

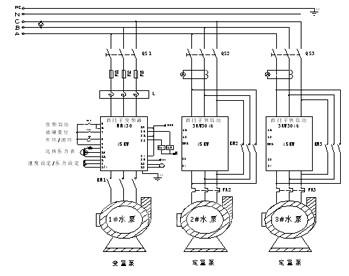

變頻控制系統原理
變頻器接口圖：
五、變頻控制柜技術參數及性能特點：
1.主要技術參數：
(1)主回路電源：三相五線制。380V+10%。
(2)控制回路電壓：220V
2.系統性能特點：
(1)具備2#/3#泵運行方式選擇開關：實現由變頻器聯動控制，或單獨用手動方式軟啟運行。
(2)1#變量泵始終變頻器控制，運行于自動恒壓供水方式下。2#/3#兩臺定量泵工作循環方式通過變頻器相應的參數進行定義。無擾動切換方式使工頻泵投/切過程中對系統水壓沖擊最小。

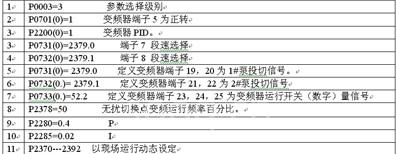

七：變頻器的主要調試參數：
七.現場應用照片：
八.應用體會：
使用西門子MM430變頻器組成一控三臺運行方式，其變頻器內部供水軟件應用靈活運行可靠。
